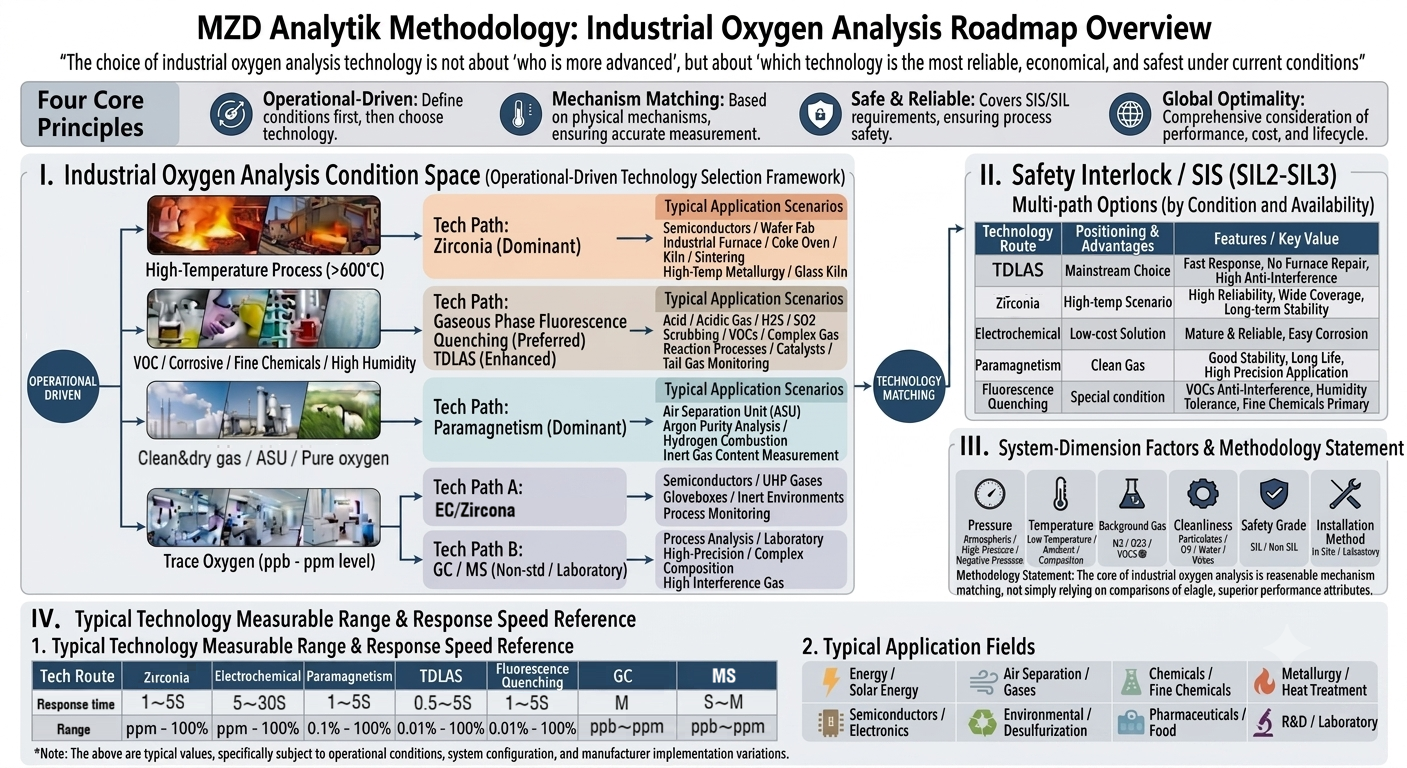

5. 工业氧分析的八大技术路线

    工业氧分析跨越电化学、氧化锆、顺磁、光谱学、荧光学与色谱/质谱等多个物理分支。不同技术路线在原理、适用工况、工程边界、长期稳定性与安全等级方面差异显著。正确理解八大技术路线的能力边界，是实现可靠测量与降低生命周期成本的前提。

5.1 电化学法

    电化学传感器基于氧分子在电极上的电化学反应，通过扩散限制电流或电势变化反映氧分压。电化学分析仪是工业氧分析中“性价比最高”的技术路线，需要压力补偿。

应用范围：

现代伽伐尼氧传感器可覆盖较宽的氧浓度范围，包括：

• ppm 级痕量氧，空气中约      20.9% 的常量氧测量， 中等浓度氧

• 成本低、易集成，应用范围广

• 抽取式安装

• 可选Ex d      / Ex ib IIC T6 Gb

电化学法广泛应用于便携式分析仪、固定式工业过程监测、安全监测及密闭空间检测等场景。但其工程边界明确，尤其在 VOC 与高湿场景中必须避免使用。

应用局限：

（1）有限的使用寿命（通常为 1～3 年）

阳极持续消耗、电解液蒸发或泄漏，输出电流随时间下降直至失效。

（2）基线随时间漂移

    电极状态与电解液浓度随时间变化，导致零点和灵敏度漂移，需要定期校准。

（3）易受反应性气体“中毒”

如 H₂S、SO₂、卤代烃等会在电极表面发生不可逆吸附或副反应，使催化活性下降、灵敏度衰减。

（4）高湿度或污染环境下性能下降

冷凝水、油雾、颗粒物会堵塞透气膜或污染电解液，使响应变慢、噪声增大甚至失效。

（5）精细化工环境中寿命显著缩短

精细化工工艺气体成分复杂，常含有：

• 有机溶剂蒸气（醇类、酮类、酯类、醚类、芳烃类等）

• 酸性/腐蚀性气体（HCl、HF、NOx、SOx、HBr、Cl₂ 等）

• 副产物蒸汽（聚合副产物、催化剂残留、反应中间体蒸气）

• 高湿度气体与微量液滴

这些成分会通过多种机制加速电化学氧传感器老化：

• 电解液被稀释或化学改变 → 浓度下降、pH 改变、噪声与零点漂移增大

• 电极被腐蚀或中毒 → 催化层破坏、活性下降、反应动力学恶化

• 电解液消耗加速 → 成分失衡、内阻上升、输出不稳定

• 透气膜溶胀或污染 → 扩散速率改变、响应变慢

在这些工况下，传感器寿命可能从 1–3 年缩短到 几个月甚至几周。

（6）精细化工场景中必须配备高质量预处理系统

为了确保电化学氧传感器能够在精细化工环境中维持可接受的寿命与稳定性，通常需要：

• 高效过滤：去除颗粒物、催化剂粉尘、油雾

• 除湿/干燥：避免冷凝与电解液稀释

• 酸性气体洗涤：中和 HCl、HF、SOx、NOx 等

• 有机溶剂吸附或冷阱：减少极性溶剂进入传感器

• 惰性隔离或旁路稀释：降低腐蚀性组分浓度

• 稳定的压力与流量控制：避免因波动导致读数漂移

只有在具备充分预处理的条件下，电化学氧传感器才能在精细化工工况中保持可接受的性能。

5.2 氧化锆法

    氧化锆法基于高温固体电解质氧离子导电特性，利用氧化锆在高温下对氧离子的选择性导电，通过 电势型（Nernst 型）或离子流型（Ion-Current 型） 的方式测量氧分压，从而得到氧浓度。氧化锆分析仪是高温氧分析的绝对主力技术，无需压力补偿。

应用范围：

• ppm级痕量氧 ~ 100%百分氧

• 高温工况唯一主力（600–1200°C）

·        抗污染、响应快、寿命长（电势型可达 3–5 年，高端型甚至10年以上）

·        离子流型氧化锆通过的工程优势主要体现在低氧分压区间（10–1000 ppm），典型寿命为18 个月，不适用于小于10ppm，高氧分压和真空，传感器寿命会大大缩短。

·        广泛应用于高温炉窑、燃烧优化、真空热处理、惰性气体

·        高端氧化锆分析仪可用于真空。

• 原位安装或抽取式安装

应用局限：

• 必须在高温下工作（> 650°C）

• 不适用于 VOC、焦油、硅氧烷、还原性气体

• 对温度控制极为敏感，不适合高湿冷凝场合

·        离子流型氧化锆对流速和压力敏感。是一种线性输出但寿命有限的耗材型氧传感器。

    氧化锆的测量精度高度依赖温度，Nernst 方程中温度项呈指数关系，温度误差 1°C 即可造成显著偏差。B 型热电偶（Pt30Rh–Pt6Rh）优势：

• 高温稳定性极佳（600–1700°C）

• 抗热冲击能力强

• 长期漂移极低（优于 K 型、S 型）

• 真空与惰性气体中稳定性最佳

·        支持“免校验”或“极少校验”

    部分高端氧化锆平台（如 MZD Analytik 的 SMART系列）采用 B 型热电偶作为温度基准，可在高温、真空与快速温度波动工况中保持长期稳定性，显著降低温度漂移导致的系统误差。

5.3 顺磁法

    基于氧气的顺磁性，通过测量氧分子在磁场中的力学响应反映氧含量。顺磁法分磁风式和磁力平衡式。顺磁分析仪是工业过程控制、空气分离、富氧系统、惰性化保护等领域 中高浓度氧（%O₂） 的重要测量技术，需压力补偿。

应用范围：

• 0 ~ 100%百分氧, 尤其适用于90–100% O₂ 的高浓度场景

• 高精度、长期无漂移、非消耗性

• 广泛应用于空气分离装置（ASU），富氧燃烧系统，惰性化保护（氮封、氩封），氧气纯度监测（>99%      O₂），医疗氧浓度监测，

• 抽取式安装

• 可选Ex d      IIC T6 Gb

应用局限：

• 对流量与压力极敏感

• 必须洁净、干燥、无可冷凝物

• 不适用于含有机物蒸汽

• 不适用于高粉尘、高湿度、高腐蚀性气体

• 不适用于含强还原性气体（CO、H₂）

• 不适用于含具有顺磁性的非氧气体(NO、NO₂）

5.4 激光分析仪TDLAS

    激光分析仪基于可调谐激光吸收光谱，通过测量氧分子在特定波长的吸收强度反映氧分压。激光分析仪是复杂工况与安全联锁的重要技术，通常内置压力补偿。

应用范围：

• 0 ~ 100%百分氧

• 抗干扰最强（CO₂、H₂O、VOC、粉尘）

• 适用于高温、高湿、高尘工况

• 响应极快（T90 < 1–2 s）

• 可用于 SIL2–SIL3 安全联锁

• 可用于烟气、氢气系统、惰性化/SIS、高温炉窑、发酵尾气

• 原位安装或抽取式安装

• 可选Ex d      IIC T6 Gb

应用局限：

• 光窗污染会影响信号

• 需要光路对准（原位）

• 高粉尘工况需配置吹扫气

• 强吸收背景气体需避开吸收峰

• 光程长度需与浓度范围匹配

• 成本较高

    激光分析仪TDLAS 是现代工业氧分析中增长最快的技术路线之一，尤其在安全联锁与复杂工况中具有不可替代性。

5.5 光学法(气相荧光猝灭)

基于氧分子对发光体系的动态猝灭效应，光学溶解氧(DO)传感器与气相荧光猝灭氧传感器均基于Stern–Volmer光学检测体系，通过氧引起的荧光强度或寿命变化实现定量测量。气相荧光猝灭法是一种专为复杂工况设计的高稳定性氧分析技术，特别适用于精细化工、有机溶剂、高湿、高腐蚀环境，需要压力补偿。

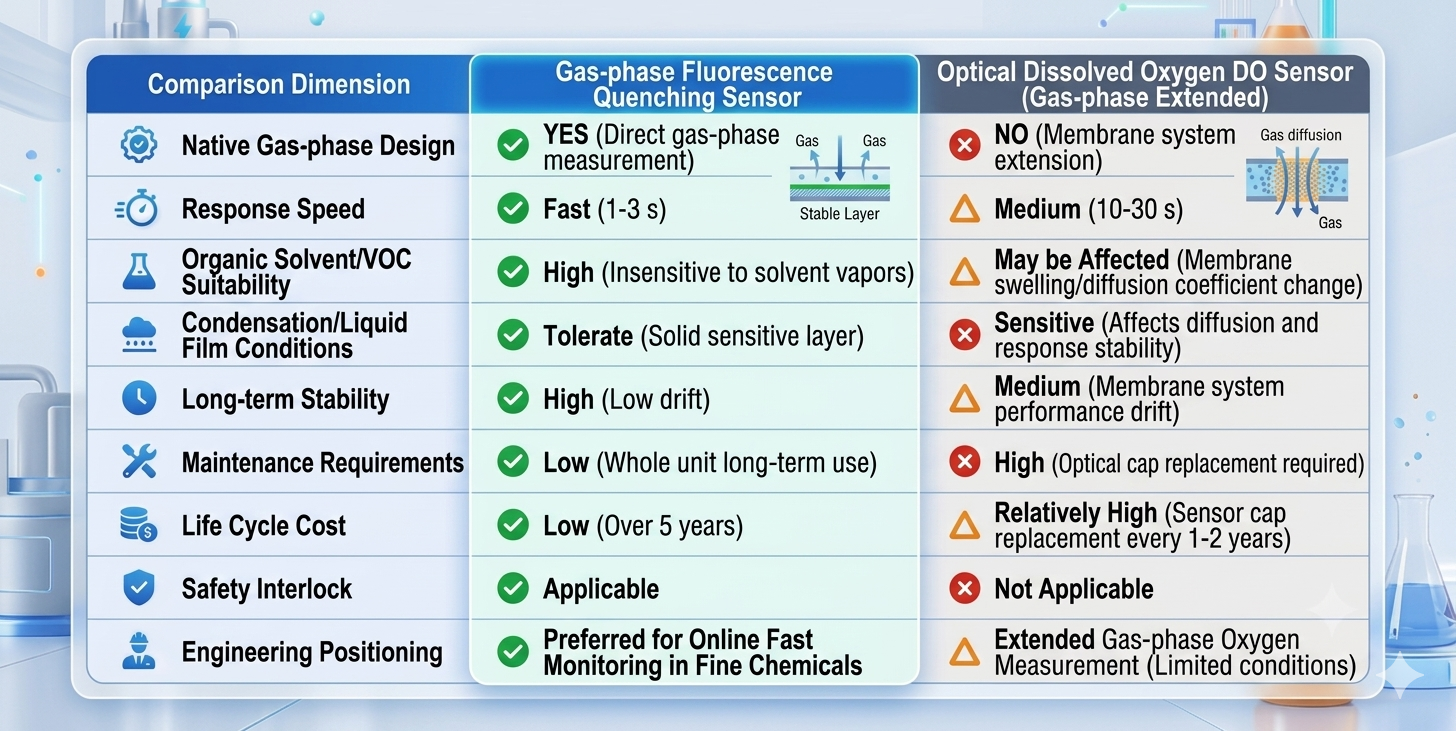

尽管光学溶解氧(DO)传感器与气相荧光猝灭氧传感器在基础物理机理上相同，其工程实现路径存在显著差异。气相荧光猝灭传感器通常采用原生气相测量结构设计，氧分子从气相环境直接扩散进入固态荧光敏感层，并通过碰撞猝灭机制影响荧光寿命或强度。其测量过程主要受气相扩散行为与分子猝灭动力学控制，不依赖用于调控氧传质的独立扩散控制相。相比之下，光学溶解氧(DO)传感器采用荧光指示剂掺杂于氧可透过聚合物或凝胶材料中的固态敏感层结构，该材料体系同时承担荧光载体与氧传输介质功能。在气相测量应用中，氧分子在膜材料中发生分配并扩散至荧光位点，并在其内部通过扩散过程迁移至荧光位点，从而发生猝灭作用。因此，其响应过程由氧在该材料中的溶解行为与扩散动力学共同决定。在上述结构差异影响下，两类传感器在动态响应特性与长期稳定性方面表现出不同工程行为。气相荧光猝灭传感器由于不存在独立功能性扩散控制层，其响应过程更接近气相直接作用体系，其失效主要来源于荧光染料光化学衰减、封装材料老化及外界污染沉积。光学DO传感器则依赖氧可透过聚合物或凝胶基体作为功能敏感层，其性能除受荧光指示剂光化学稳定性影响外，还受该材料体系自身物理化学性质变化影响，包括氧扩散能力变化、材料老化、溶胀效应、塑化效应以及污染吸附等因素，从而形成多因素耦合的漂移来源。

在工业溶剂蒸汽或复杂气相环境（例如二氯甲烷、酮类、酯类等）中，该氧可透过材料可能发生溶胀、萃取或微观结构变化，从而改变氧传输行为并影响测量一致性；在压力波动条件下，由于其测量依赖氧在该材料中的溶解与扩散平衡过程，若缺乏针对性压力补偿模型，也可能引入系统性偏移。

综合来看，两类技术均基于相同的氧猝灭光学测量原理，但由于是否采用氧可透过聚合物/凝胶功能敏感层这一结构性差异，其在传质路径、动力学约束及系统失效机制方面呈现出不同工程特性。

气相荧光猝灭氧传感器采用固态结构设计，不依赖液相扩散体系，信号由气相扩散与猝灭动力学控制，适用于有机溶剂、腐蚀性气体及高湿等复杂工业环境，结构无运动部件，维护需求较低。在高浓度溶剂蒸汽或冷凝条件下，若发生液态覆盖或传质阻断，可能影响测量稳定性，需通过结构设计规避。

应用范围：

• %百分氧测量， 中等浓度氧

• 响应快（T90，1–3 s）

• 特别适用于高湿、有机物VOC、高酸性/腐蚀性背景气体（CO₂、H₂S、SO₂）

• 适用于含强还原性气体（CO、H₂）

• 适用于发酵尾气，沼气，天然气，油气，通风系统，密闭空间监测

• 原位安装或抽取式安装

• 可选Ex d      IIC T6 Gb

应用局限：

• 不适用于臭氧（O3）、氯气（Cl₂）、二氧化氮（NO₂）

5.6 气相色谱 GC

    气相色谱GC 通过色谱柱分离气体组分，再使用检测器（如 TCD、FID、PDHID）测量氧含量。其优势在于高精度与背景气体独立性。气相色谱GC是实验室与质量控制的主力技术，但不适用于实时过程控制。

应用范围：

• ppb–ppm 级灵敏度

• 适用于质量放行与仲裁，半导体特气，高纯气体质量控制，工艺验证与实验室分析

• 离线/准在线分析

• 抽取式

应用局限

• 不实时（分析周期 1–30 min）

• 需要载气、色谱柱、定期维护

• 不适合安全联锁，快速氧变化监测，惰性化保护实时控制

• 系统复杂，体积大，成本高

5.7 质谱 MS

    质谱法（Mass Spectrometry, MS）是一种基于 气体分子电离 → 按质荷比（m/z）分离 → 检测离子流 的高精度气体分析技术。

应用范围：

• ppb–ppm 级痕量氧测量

• 适用于质量放行与仲裁，半导体特气，高纯气体质量控制，工艺验证与实验室分析

• 多组分同步分析（O₂、N₂、Ar、CO、CO₂、H₂、烃类等）

• 复杂背景气体中的氧含量解析

• 高纯气体质量控制与验证

• 抽取式

应用局限

• 谱扫描天然支持多组分,但同质量数物质(如CO与N₂均为28)存在重叠干扰问题

• 维护(真空泵、灯丝寿命、离子源污染)要求高

• 对样气洁净度要求高，不适合高湿，高粉尘，强腐蚀，高温，有机溶剂蒸汽（需预处理）

• 真空系统对振动、现场环境敏感

• 系统复杂，成本高

5.8 湿法化学

    湿法化学法是一类基于 液相化学反应定量消耗氧气或生成可测产物 的传统分析方法，具有 溯源性强、准确度高、结果可追溯至 SI 单位 的特点。

应用范围：

• 可用于仲裁与溯源

应用局限

• 不适用于在线

• 操作复杂

• 需要化学试剂

湿法化学在现代工业中主要用于校准与仲裁，而非在线监测。

    不同技术路线在适用工况、工程边界、长期稳定性与安全等级方面差异显著。压力补偿、温度控制、背景匹配与固态结构是工程可靠性的关键。正确理解这些差异，是实现可靠测量与确保安全联锁有效性的前提。
