1. 氧分析的物理基础
工业氧分析的核心不是“测量氧浓度”，而是对 氧分压（ppO₂） 的准确获取。无论采用电化学、氧化锆、顺磁、TDLAS、气相荧光猝灭、GC 或 MS，本质都是测量氧分子在特定物理场中的行为，而这些行为最终都由氧分压驱动。因此，理解 ppO₂、VOL%、压力补偿、背景气体效应 是构建可靠氧分析系统的基础。
2. 氧分压（ppO₂）：
氧分压是氧气测量的基础物理量，遵循道尔顿分压定律：
其工程意义体现在：
· 所有传感器的输出都与 ppO₂ 成正比或相关： 氧化锆测电势、顺磁测磁力、电化学测电流、TDLAS 测吸收强度、荧光猝灭测寿命——均受氧分压驱动。
· ppO₂ 是跨工况可比的量纲： 压力、温度、湿度变化不会改变其物理意义。
· 安全联锁（SIS）应基于 ppO₂ 而非 VOL%： 因为联锁触发取决于氧的绝对氧化能力。
因此，ppO₂ 是氧分析的“第一性原理量纲”。
2.1 氧分压对测量误差的影响
压力变化是氧测量中最主要的系统误差来源。在氧浓度不变时：
· 总压升高 → ppO₂ 升高 → 显示偏高
· 总压降低 → ppO₂ 降低 → 显示偏低
定量上，在接近常压（≈100 kPa）条件下，压力每变化 1 kPa，会引入约 1%测量值偏差。
典型场景包括：

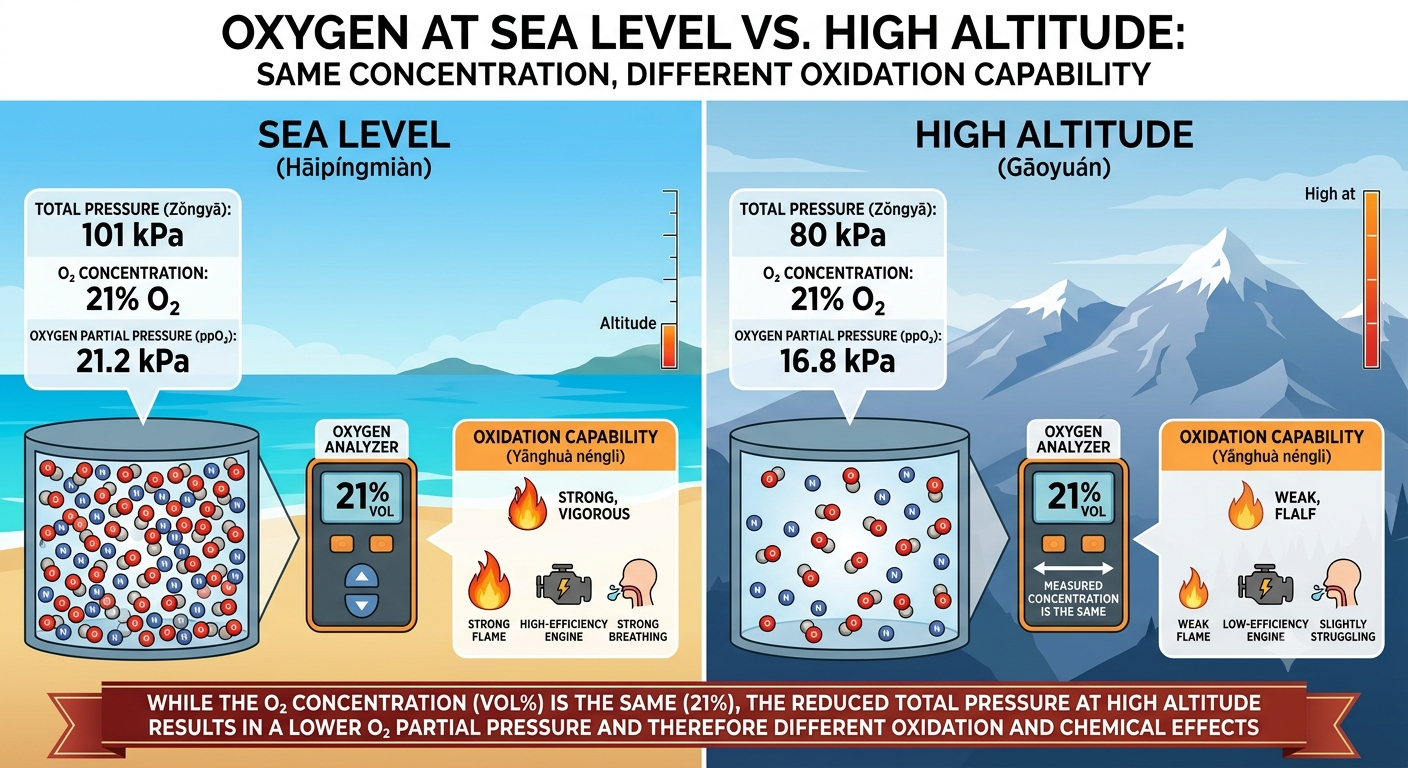

· 高原环境：大气压显著降低，未补偿仪表会低估氧浓度。
· 密闭加压容器：压力波动直接导致读数漂移，可能影响安全判断。
· 温度、湿度、污染物：改变扩散效率或阻塞气路，使有效 ppO₂ 降低，表现为读数偏低或响应变慢
2.2 压力补偿技术
氧气测量基于 ppO₂，因此压力变化会导致体积分数（VOL%）计算偏差。不同测量方式的补偿需求不同。
（1）原位测量（in situ）
传感器直接处于过程压力下，压力波动会直接改变 ppO₂。若输出 VOL%，必须进行压力补偿。多数中低端原位仪表依赖过程压力稳定性，仅部分高端型号支持外接压力传感器与补偿算法。
（2）抽取式测量（extractive）

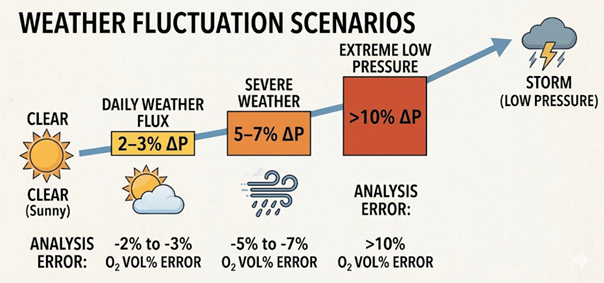

样气经调压后通常排放至大气，此时仪表内部压力主要受排放端影响，通常需进行大气压补偿。若仪表不具备补偿功能，则海拔与天气变化会引入明显偏差。未经补偿时，大气压每变化 1% 会带来约 1% 的 VOL% 测量偏差；日常天气波动 2–3%，恶劣天气 5–7%，极端低压可超过 10%，均会等比例引入氧浓度误差。仅部分高端仪表内置大气压传感器并自动补偿，如德国MZD Analytik GmbH的SMART系列氧气分析仪。
（3）密闭空间中的压力补偿策略（ppO₂ vs VOL%）
密闭或半密闭空间中，氧摩尔数不变，总压变化主要来自温度、搅拌或微泄漏。
· ppO₂：直接反映氧的绝对量，不受总压变化影响。
· VOL%：随总压变化而变化，但不代表氧量变化，需要压力或大气压补偿。
2.3 氧测量量纲的选择
氧测量可输出 ppO₂、VOL%、ppm 等量纲，选择取决于工艺需求。
ppO₂：不受总压变化影响，适用于密闭空间、惰性化、安全联锁。
VOL%：受总压影响，适用于开放系统，需压力或大气压补偿。
3. 为什么氧分析选型会失败？——行业常见 7 大误区
氧分析的选型失败并非源于“分析仪不好”，而是源于工况理解不足、量纲选择错误、系统工程缺失。 在大量行业案例中，超过 80% 的选型问题来自工况定义不完整，而非技术路线本身。
误区 1：将 VOL% 当成绝对量纲，而忽略 ppO₂
许多用户习惯以体积分数（VOL%）作为氧含量的唯一指标，但 VOL% 本质上是相对量纲，会随总压变化而变化。 在以下场景中，这种误解会导致严重偏差：
· 高原 / 海拔变化
· 天气导致的大气压波动
· 密闭空间的温度或压力变化
· 抽取式系统排放端压力不稳定
典型后果包括：
· 惰性化保护误判
· SIS 联锁触发点偏移
· 氧含量被系统性低估或高估
根因：忽略了氧分析的第一性原理量纲——氧分压 ppO₂。
误区 2：只关注分析仪，不关注完整测量系统
工业氧分析的误差往往不是来自分析仪，而是来自系统工程：
· 死体积导致响应延迟
· 冷凝导致 ppO₂ 偏低
· 微漏气导致 ppm 级氧飙升
· 流量波动导致读数漂移
· 预处理系统不匹配导致长期漂移
在痕量氧（ppb–ppm）场景中，系统误差甚至可能比分析仪误差大 1–2 个数量级。
根因：忽略了“分析仪 + 气路 + 预处理 + 压力控制”构成的完整测量链。
误区 3：忽略压力补偿（尤其是抽取式系统）
抽取式系统的排放端通常接大气，因此：
· 大气压每变化 1% → VOL% 误差约 1%
· 天气波动 2–3% → 读数偏差 2–3%
· 低压天气或台风 → 偏差可达 5–10%
在 SIS、惰性化、富氧系统中，这种偏差可能导致错误的安全判断。
根因：未配置压力补偿或未监测排放端大气压力。
误区 4：在 VOC / 高湿 / 腐蚀性工况中误用电化学分析仪
电化学氧传感器在以下工况中寿命显著缩短：
· 有机溶剂蒸汽（醇、酮、酯、醚、芳烃）
· 酸性气体（HCl、HF、SO₂、NOₓ）
· 高湿或冷凝
· 油雾、颗粒物
典型表现：
· 零点漂移
· 响应变慢
· 噪声增大
· 寿命从 1–3 年缩短到数月甚至数周
根因：电解液稀释、电极中毒、膜溶胀、扩散系数变化。
误区 5：将溶解氧（DO）分析仪当成气相氧分析仪使用
许多用户会将溶解氧DO分析仪直接用于气相测量，但溶解氧DO分析仪传感器的敏感层是：
· 氧可透过聚合物 / 凝胶
· 氧需在膜内溶解并扩散
· 响应受膜溶胀、塑化、萃取影响
在气相工况中，典型问题包括：
· 响应变慢
· 漂移增大
· VOC 导致膜结构变化
· 压力波动导致溶解平衡偏移
根因：溶解氧DO分析仪传感器的结构并非原生气相设计。
误区 6：忽略响应时间与 SIL 要求
许多用户只关注“测量范围”和“精度”，但忽略了响应时间（T90）与安全完整性等级（SIL）之间的关系。
典型错误包括：
· 使用 T90=20–30 s 的仪表做 SIS
· 在快速氧变化场景中使用抽取式系统
· 在惰性化保护中使用响应慢的技术路线
后果可能包括：
· SIS 触发延迟
· 惰性化失效
· 氧含量超限未及时报警
根因：未将响应时间纳入安全功能设计。
误区 7：工况定义不完整（选型失败的根本原因）
这是最常见、也是最致命的错误。
典型缺失信息包括：
· 温度（是否 >600°C）
· 压力（是否波动、是否真空）
· 湿度（是否冷凝）
· 背景气体（H₂、CO₂、VOC、腐蚀性气体）
· 洁净度（粉尘、油雾、焦油）
· 响应时间要求（是否 SIS）
· 安装方式（原位 / 抽取式）
当工况定义不完整时，任何选型都无法可靠。
根因：未建立“工况驱动”的选型流程。
氧分析选型失败的根本原因不是“技术不够先进”，而是：
· 量纲理解错误
· 工况定义不完整
· 系统工程缺失
· 技术路线与工况不匹配
识别并避免上述 7 大误区，是构建可靠氧分析系统的前提，也是后续技术路线选择的基础。
4. 氧气测量系统设计原则
氧气分析的准确性不仅取决于分析仪本体，更取决于 完整测量系统的设计质量。在多数工业场景中，系统误差往往远大于分析仪误差，因此合理的取样方式、气路结构、压力控制与诊断能力，是确保测量可靠性的关键。
4.1 抽取式系统与原位系统的差异
抽取式系统：适用于痕量与高精度场景，可控性强，但对密封性、死体积与预处理要求高。适用场景：痕量氧、高精度分析、复杂背景气体。
原位系统：响应快、结构简单，适用于高温与过程控制，但需关注污染、冷凝与工艺接口。适用场景：快速响应、安全联锁。
两类系统没有绝对优劣，关键在于工况、氧浓度范围、响应时间要求与维护能力。
4.2 痕量氧测量的系统敏感性
痕量氧（ppb～ppm）对系统设计极为敏感：
· 微量空气渗入即可造成数量级误差
· 材料吸附/脱附导致响应拖尾
· 死体积与流量波动会放大系统偏差
因此，痕量氧测量必须采用 洁净、密封、低死体积 的系统结构。
4.3 关键工程控制措施
为了确保测量准确性与长期稳定性，系统设计应遵循以下五大原则：
原则 1：压力与流量必须稳定。压力波动是 VOL% 漂移的主要来源，流量波动会影响响应时间与代表性。
原则 2：系统必须具备高完整性密封。尤其在痕量氧场景中，微漏会导致数量级偏差。
原则 3：死体积必须最小化。死体积越大，响应越慢，系统越容易“记忆”之前的氧含量。
原则 4：污染必须被有效隔离。油雾、冷凝、有机溶剂与腐蚀性气体均可能导致传感器漂移或失效。
原则 5：系统必须具备基本诊断能力。包括：流量监测，压力监测，分析仪及传感器健康状态，这些诊断功能用于判断当前读数是否真实反映工况，而非系统异常导致的虚假信号。
4.4 系统误差来源与工程影响因素
在实际工业应用中：
· 分析仪本体误差：通常 ±1%FS
· 系统误差：可能达到 ±5%～±50%（甚至数量级级别）
典型系统误差包括：
· 微漏 → 读数偏高
· 死体积 → 响应延迟
· 压力波动 → 漂移
· 污染 → 零点漂移
· 取样点不代表真实工况
在实际应用中，系统误差通常远大于分析仪误差，因此系统设计质量决定最终测量质量。因此，系统工程是氧分析可靠性的决定性因素，而仪表本体只是测量链的一部分。
