Überblick

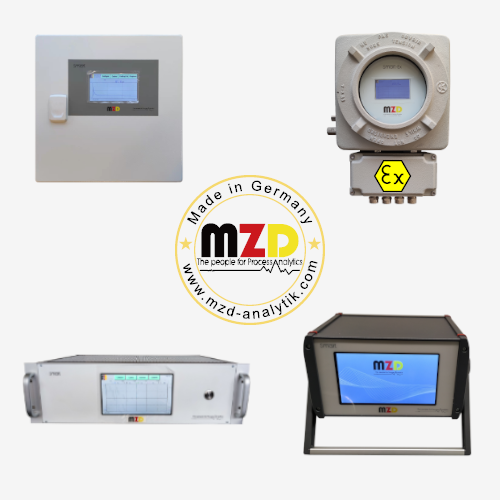

Der Sauerstoffanalysator SMART-OXZ nutzt eine integrierte Zirkondioxid-Technologie mit Referenz, die eine hochpräzise und reproduzierbare Sauerstoffmessung ohne externe Referenzluft oder häufige Kalibrierung ermöglicht. Die Lebensdauer des Sensors beträgt typischerweise fünf Jahre oder mehr; er eignet sich für Messungen des Sauerstoffgehalts im ppb- und ppm-Bereich sowie bei Luftkonzentration (20,64 %). Zur Messung der absoluten Temperatur der Zirkondioxid-Sonde verwendet das Gerät ein Thermoelement des Typs B (Pt-Rh), wodurch Messstabilität, Genauigkeit und Langzeitzuverlässigkeit bei hohen Temperaturen erheblich verbessert werden.
Messprinzip
Der Zirkonoxidsensor ist röhrenförmig, in der Mitte durch ein Zirkonoxidmaterial getrennt, und auf den beiden Teilen des Zirkonoxids werden poröse Metallschichten als Elektroden gesintert (normalerweise wird Platin-Pt als Elektrodenmaterial verwendet). Bei einer bestimmten Temperatur (600 ° C ~ 1400 ° C) werden Sauerstoffmoleküle mit höherem Sauerstoffgehalt an der Elektrode adsorbiert, wodurch diese Seitenelektrode positiv geladen wird, die die positive Elektrode oder Anode der Sauerstoffkonzentrationsbatterie ist. Unter der Katalyse von Platin findet eine Reduktionsreaktion statt, bei der Elektronen Sauerstoffionen bilden. Sauerstoffionen wandern durch eine große Menge von Zirkonoxidkristallen auf die andere Seite, wo der Sauerstoffgehalt niedrig ist, wodurch die Elektrode negativ geladen wird, die die negative Elektrode oder Kathode der Sauerstoffkonzentrationsbatterie ist. Verlustelektronen an der Platinelektrode bilden Sauerstoffmoleküle.. Auf diese Weise wird aufgrund der Akkumulation positiver und negativer Ladungen ein bestimmtes Potential an den beiden Elektroden gebildet. Dieses Potential hängt mit dem Unterschied in der Sauerstoffkonzentration zwischen den beiden gemessenen Zirkonoxidgasen zusammen. Es entspricht der Nernst-Gleichung, und dann kann der Sauerstoffpartialdruck (P1) im Gas berechnet und die Sauerstoffkonzentration im zu messenden Gas erhalten werden.
Anwendungen
● ASU (Luftzerlegungsanlage)
● Chemische, pharmazeutische Industrie
● Erdöl- und Petrochemieindustrie
● Metallurgische Industrie
● Glasherstellung
● Halbleiterindustrie
● Lebensmittel- und Getränkeindustrie
● Fackelüberwachung
● Nuklear, Wärmebehandlung, Schweißschutz
● Überwachung des Umgebungsbereichs
● Anästhesie, Atmung und Schwangerschaftsvorsorge
Vorteile
●Schnelle Antwort
● Hohe Genauigkeit und Wiederholbarkeit
● Keine Drift, wartungsfrei, keine Kalibrierung erforderlich *
● Robustes und langlebiges Design
● Einfache Installation
● Komfortable und freundliche Bedienung
● Langlebiger Zirkonoxidsensor
* Für die Vakuumanwendung ist eine Kalibrierung erforderlich
Eigenschaften
▲ Schnell und bequem
Das Navigationsmenü enthält 6 Sprachen, die einfach zu bedienen sind.
▲ Prozesssicherheit
7“ großer Farb-LCD-Touchscreen, bequemer und sicherer Touch-Betrieb und Debugging
Großer Bildschirm mit rot blinkendem Alarm, der aus großer Entfernung und in dunklen Bereichen gut sichtbar ist
Hohe Prozesssicherheit durch sofortigen Alarm
▲ Alarmierungen werden automatisch gespeichert
Messkurve in Ist-Zeit
Speicherkapazität bis zu 6.000 Alarme
▲ Eigenkalibrierung
Mehrpunktkalibrieung (bis zu 9 Punkten) nur durch fachkundiges Personal möglich
▲ Selbstdiagnosefunktion
Integrierte Sicherheitsfunktionen – “heartbeat monitoring” und „watchdog“
Sowohl die angeschlossenen Sensoren als auch die Elektronik werden automatisch überwacht. Der Kunde wird über den Wartungsbedarf unverzüglich informiert.
Hoher Sicherheitsstandard für Hard- und Software mittels Password-Schutz
▲ Leistungsstarke Steuerfunktionen
Oberer und unterer Grenzwert
Optional: Timer-Funktion (automatische Rückstellung)
Optional: analoger PID-Funktion
Optional: PWM--Funktion
▲ Flexible Fieldbus Kommunikation für IoT4.0
Optional: Fieldbus MODBUS, HART, Foundation Fieldbus FF, PROFIBUS PA, PROFIBUS DP, etc.
Messgase und Messbereiche
• O2: 0 ~ 10/100/1000/10000ppm
• O2: 0 ~ 10% / 25% / 100%
Produktdatenblatt: Zirkonoxid-Sauerstoffanalysator
. Wenn Sie weitere Informationen benötigen, kontaktieren Sie uns bitte unter sales@mzdd.de.
